lanímetros de escala variable.
Un planímetro es un instrumento de medida utlizado para determinar la área de una superficie bidimensional arbitraria.Esta superficie puede ser una mancha de escasos centímetros cuadrados a escala 1:1 o un gran jardin a escala 1:1000 dibujado en un plano.
Antes de la aparición del planímetro se utilizaban sistemas por aproximación colocando una reticula mas o menos precisa sobre la superficie a medir y contando las unidades que abarcaba dicha superficie. Cuanto mas pequeña fuera la unidad de medición mas precisa era la medida.
Se utilizadan cuadrículas hechas con hilos de colores para facilitar el contaje. Uno de los mas precisos se hacia con pelos de cola de caballo. Pero eran muy delicados y pronto se sustituyeron por cuadriculas impresas.
El matemático suizo Jackob Amsler-Laffon construyó el primer planímetro en 1854, basándose en una idea propuesta por Johann Martin Hermann en 1814. Desde entonces ha variado muy poco, de tal modo que incluso los planímetros digitales actuales siguen el mismo principio y tienen parecido diseño.
Los planímetros son instrumentos delicados que deben ser ajustados regularmente para asegurar la exactitud de la medida. Además cada unidad tiene una calibración propia, de modo que no hay dos planímetros iguales.
Los planímetros pueden ser polares, lineales o radiales. El planímetro polar tiene un punto fijo sobre el que pivota todo el aparato de modo que esta limitado en cuanto al tamaño de la superficie a medir. El planímetro lineal tiene un carro que permite desplazar el aparato sobre el dibujo o plano de modo que abarca figuras mayores. El planímetro radial es una versión especial que permite hallar magnitudes concretas de una linea o curva dibujada por un trazador radial sobre un disco.
Otros planietros se diseñan con una gráfica especial en mente, como los planimetros para medir el rendimiento de una maquina de vapor, o específicos para funciones cuadráticas, porcentuales. etc...
En función del uso concreto que queramos hacer del aparato puede ser de escala fija o variable (micrométrica o por pasos).
El funcionamiento de un planímetro es el siguiente: en el extremo de la varilla (graduada o no) está el mecanismo para seguir el contorno de la superficie a medir. Lo componen una punta fina y un sistema de soporte para que la punta a duras penas se apoye sobre el plano y no deje marcas. El movimiento de la punta lo registra una rueda micrométrica que se mueve solidaria a la varilla principal. A cada vuelta se produce un incremento en la segunda rueda, de modo que la lectura final se obtiene sumando ambos datos. Todo el conjunto de medida pivota sobre un punto fijo que está al extremo de una segunda barra. Una vez obtenida la lectura se traslada a unas tablas que nos dan la área de la superficie en función de la escala empleada en el mapa.
Las nuevas generaciones de planímetros digitales simplifican mucho las operaciones puesto que realizan todos los cálculos y presentan un resultado final con la única demanda de introducir la escala del plano o dibujo que se analiza.
Los planímetros de mi colección son totalmente funcionales. La mayoria los he probado y he obtenido mediciones sorprendentemente exactas.

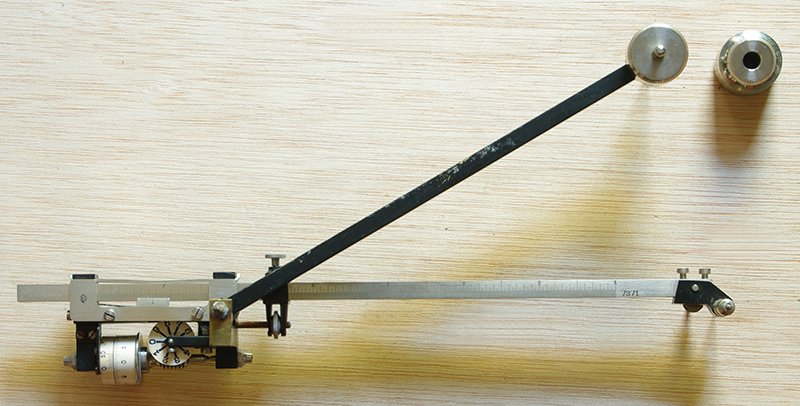

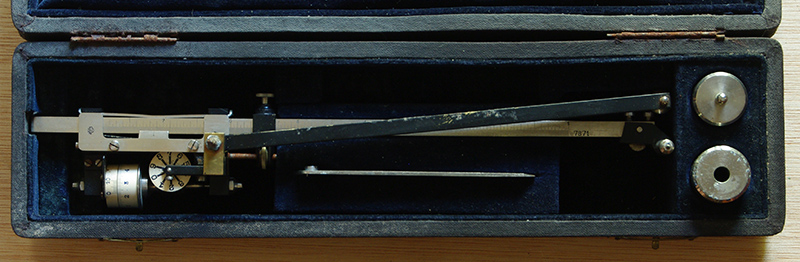

PLANIMETRO POLAR ALLBRIT DE ESCALA VARIABLE
PLANIMETRO POLAR HAFF DE DOBLE ESCALA VARIABLE (mod. 315)
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por STANLEY)
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE PARA MAQUINAS DE VAPOR (fabricado por ELLIOT)
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por STANLEY)
X
X
X
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por H. MORIN)
x

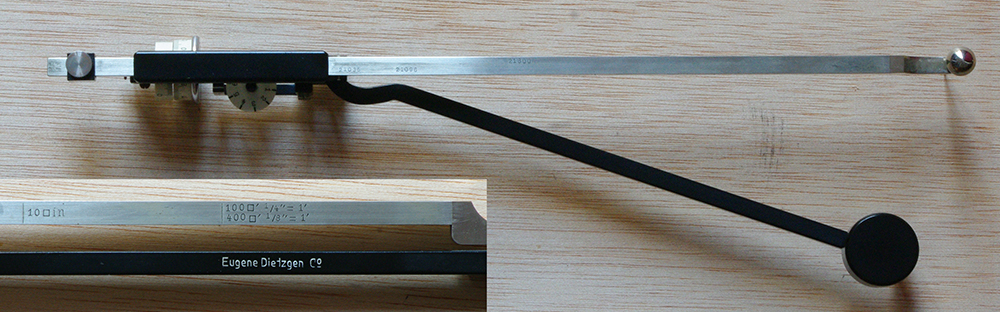

PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por EUGENE DIETZGEN)
XX
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por LA FILOTECNICA)
XX
PLANIMETRO POLAR KEUFFEL & ESSER DE ESCALA VARIABLE
X
X
X
PLANIMETRO POLAR ALLBRIT DE ESCALA VARIABLE (LARGO)
PLANIMETRO POLAR ALLBRIT DE ESCALA VARIABLE (STANDARD)
PLANIMETRO POLAR AMSLER DE ESCALA VARIABLE
PLANIMETRO POLAR TAMAYA DE ESCALA VARIABLE
PLANIMETRO POLAR ARISTO DE ESCALA VARIABLE
xx
xx
PLANIMETRO POLAR ARISTO DE DOBLE ESCALA VARIABLE
PLANIMETRO POLAR RUSO DE ESCALA VARIABLE
PLANIMETRO POLAR RUSO DE ESCALA VARIABLE CON DOBLE CARRO
PLANIMETRO POLAR LASICO DE ESCALA VARIABLE (mod 121)
PLANIMETRO POLAR REISS DE ESCALA VARIABLE
PLANIMETRO POLAR REISS DE ESCALA VARIABLE
xx
xx
PLANIMETRO POLAR CORADI DE ESCALA VARIABLE
PLANIMETRO POLAR LASICO DE ESCALA VARIABLE (mod L-30)
PLANIMETRO POLAR FILOTECNICA SALMOIRAGHI DE ESCALA VARIABLE
XX
PLANIMETRO POLAR PZO DE ESCALA VARIABLE(mod PL1)
PLANIMETRO POLAR BOWEN DE ESCALA VARIABLE
PLANIMETRO POLAR ALLBRIT DE ESCALA VARIABLE CON MEDIDA DE PRECISION
PLANIMETRO POLAR OTT & CORADI KEMPTEN DE ESCALA VARIABLE
X
X
X
PLANIMETRO POLAR OTT DE ESCALA VARIABLE (CON DISCO DE PRECISION)
X
X
X
X
PLANIMETRO POLAR DE AMSLER DE ESCALA VARIABLE (fabricado por STANLEY)
xx
PLANIMETRO POLAR DE ESCALA VARIABLE OTT
xx
xx
PLANIMETRO POLAR DE ESCALA VARIABLE ROST
XX
XX
PLANIMETRO POLAR DE ESCALA VARIABLE MAHO
XX
XX
PLANIMETRO POLAR CORADI DE ESCALA VARIABLE (CON DISCO DE PRECISION)
XX
XX
XX
XX
PLANIMETRO POLAR PP-M RUSO
XX
PLANIMETRO POLAR DE ESCALA VARIABLE CHINO QJI
xx
xx
